工作原理
低壓TSC采用晶閘管組成的無觸點電子開關，通過強觸發過零導通技術，電壓零點將電容投入電網，電流零點從電網切除電容器，達到吸收系統感性無功電流，提高功率因數系統的目的。

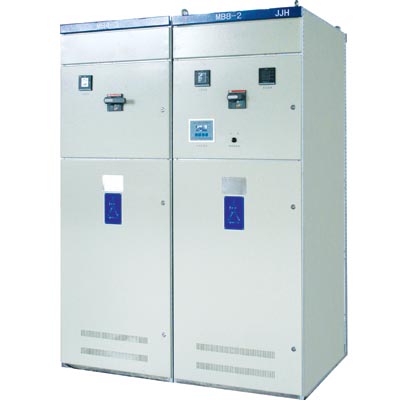

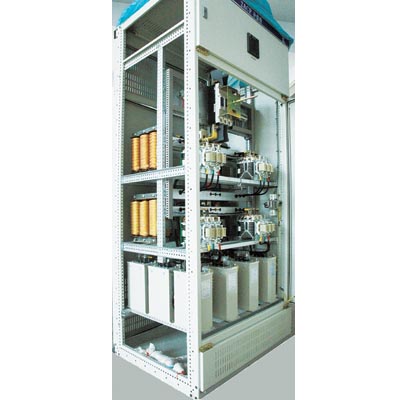

整個裝置由智能控制器、晶閘管投切開關、電抗器、電容器組、保護系統等組成。具有無涌流、無沖擊、無觸點拉弧，燒毀缺點，無限次投切。
獨創特點
。獨創過零導通技術，消除系統沖擊；
。獨創強制觸發技術，保證開關壽命；
。滑動窗口檢測技術，響應速度極快；
。先進光電控制技術，耐壓高抗干擾；
。電抗器的優化設計，抗諧波能力強。
技術特點
。 晶閘管無觸點投切，使用壽命極高；
。投切采用過零技術，系統沖擊較??；
。 裝置響應速度更快，快速頻繁動作；
。保護功能完善可靠，提高安全等級；
。數據通訊接口齊全，可供用戶采集。
技術參數
。系統額定電壓：0.4kV, 0.69kV；
。額定頻率和相數：50Hz 3相；
。控制電源：220V 32A ,50Hz；
。主回路接線：角形接線，星形接線；
。補償后功率因數：0.9以上。
